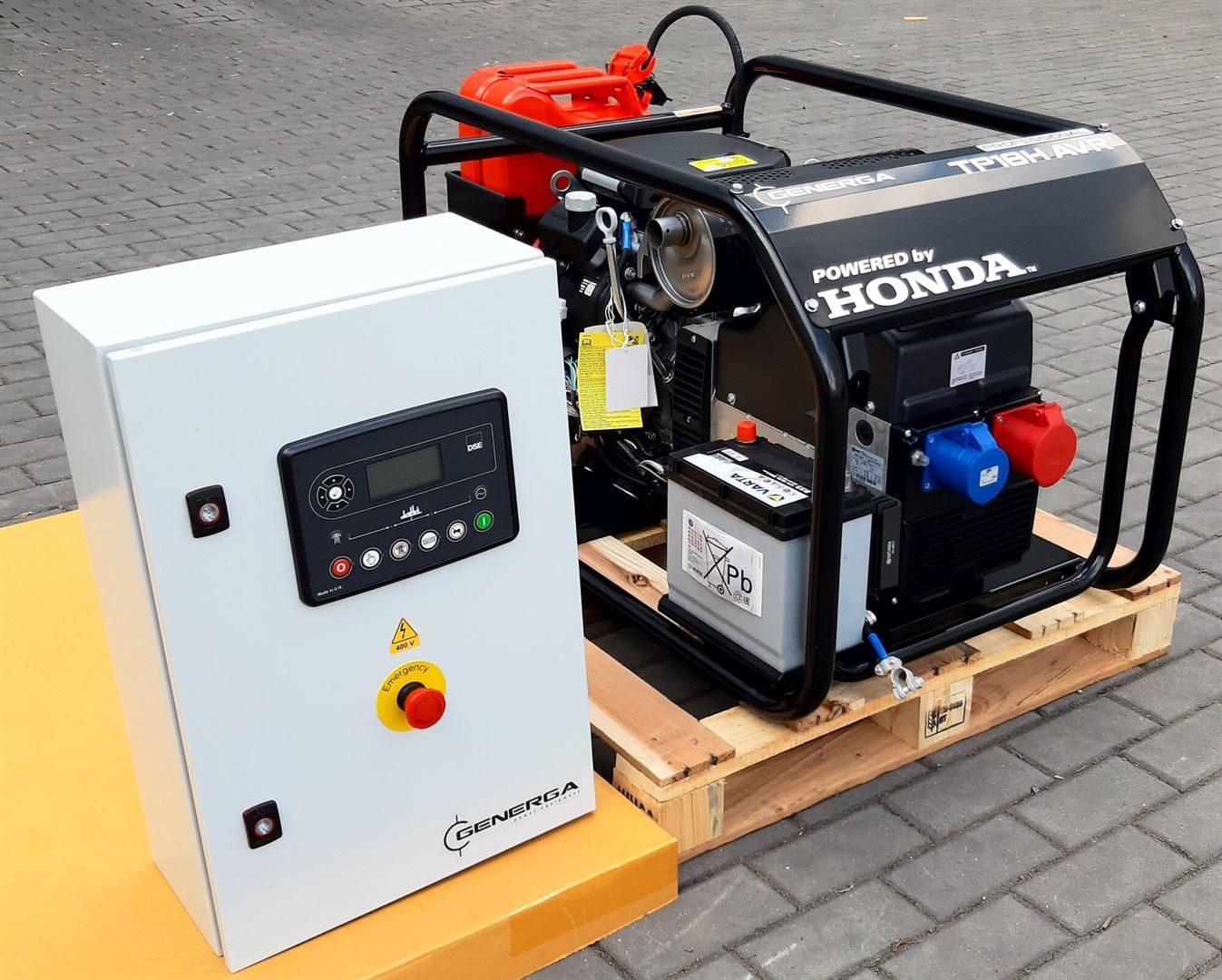

Elektrocentrála TP 12 H AVR AMF (Automatic Mains Failure): model velké, třífázové elektrocentrály s regulací výstupu pomocí AVR a záskokovou automatiokou AMF. Výkonný alternátor pohání profesionální dvouválec řady GX s elektrickým startérem a automatiku zajišťuje špičková ovládací elektronika od firmy "DeepSee" DSE 6120.
"BLACKOUT" NÁS NEZASKOČÍ
Tato robustní, benzínová, záskoková elektrocentrála třífázového napětí je svým výkonem 12,0 kVA (3 f.) / 6,0 kVA (1 f.) určena převážně pro napájení celého spektra třífázových elektrospotřebičů i těch, které jsou řízeny elektronikou a je přímo určena k připojení na domovní rozvod. Celá soustava je uložena na pružných silentblocích ve vyztuženém rámu, svařeném z ocelových trubek o průměru 30 mm. Ten zajišťuje mimořádnou ochranu soustrojí proti případnému poškození. Jako palivová nádrž slouží standardní 20 l kanystr, uložený v rámu stroje, který lze snadno vyjmout pro případné tankování. Proto, aby alternátor produkoval napětí 400V / 230V / 50Hz, je motor opatřen automatickým, mechanickým regulátorem otáček tak, aby při jakémkoliv odběru proudy byly otáčky motoru konstantní ve výši 3000 ot./min. Elektrický výkon elektrocentrály v úrovni "12 kilo" vyžaduje "pořádný" a silný, spolehlivý motor. Ten je zde ve formě benzínového vidlicového dvouválce GX690, který patří k nejvýkonnějším pohonným jednotkám na světě v kategorii 22 HP. Automatické ovládání elektrocentrály je zajištěno prostřednictvím systému AMF s ovládací elektronikou DSE6120. DSE6120 je ovládací panel automatického spuštění pro případ výpadku veřejné rozvodné sítě a pro hladký přechod mezi napájením z veřejné sítě a napájením z elektrocentrály. Na LCD podsvíceném displeji probíhá neustálý monitoring parametrů motoru jako jsou otáčky motoru, tlak oleje, teplota chladicí kapaliny, stav paliva a monitoring parametrů alternátoru jako frekvence, napětí, proud a výkon. Monitoring a ochrana probíhá ve formě vícejazyčných textových údajů, výstražných ikon a zvukovými signály. USB rozhraním lze ovládací panel snadno konfigurovat pomocí počítače a DSE Configuration Suite PC software. Editace menu na předním panelu je samozřejmě také k dispozici.
Ovládací panel (při namontování externího GSM modemu) dokáže s uživatelem komunikovat prostřednictvím SMS zpráv v podobě různých upozornění s možností
ovládání pomocí SMS zpráv.
Elektrocentrálu je nutno uložit na suché vodorovné místo s dostatečnýcm přístupem vzduchu pro chlazení a chod motoru a s efektivním odvodem spalin z výfuku. Elektroinstalaci a napojení na domovní rozvaděč musí provádět odborný elektrikář. Elektrocentrála splňuje veškeré nároky na elektrickou bezpečnost a je opatřena ochrannými prvky jako je ochrana motoru proti úniku oleje nebo alternátoru proti přetížení. Robustní a pevná konstrukce rámu se nekroutí a spolehlivě tlumí působení vibrací od soustrojí na podklad. Údržba elektrocentrály je zcela nenáročná a spočívá v základní údržbě benzínového motoru. Instalaci tohoto zařízení musí provádět kvalifikovaný elketrikář.
Prospekt - technické parametry
Technické specifikace
Rozměry (DxŠxV) |
1080x580x580 mm |
Startování |
elektrické |
Elektrický výstup |
400V / 230 V / 50 Hz |
Maximální výkon |
12000 VA / 6000 VA |
Technologie regulace el.výstupu |
AVR |
Stejnosměrný výstup |
- |
Objem palivové nádrže |
20 l |
Provozní doba při jmenovité zátěži |
5,4 hod |
Model motoru |
Honda GX 690 |
Suchá hmotnost |
146 kg |
Třída krytí |
IP 23
|
Garantovaná hladina hluku |
97 dB |
Systém zapalování |
digitální CDI s proměnným předstihem |
Vrtání a zdvih |
77 x 72 mm |
Typ elektrocentrály |
jednofázová / třífázová |
Chlazení |
nucené vzduchem |
Jmenovitý proud |
23 A / 14,5 A |
Jmenovitá frekvence |
50 Hz |
Jmenovité napětí |
230 V / 400 V |
Jmenovitý výkon |
6000VA / 12000 VA |
Zdvihový objem |
688 cm3
|
Objem olejové náplně |
1,9 l |
Typ motoru |
4-taktní zážehový dvouválec s rozvodem OHV |
Pracovní otáčky motoru |
3000 ot.min-1
|
